構造図の基礎記号一覧｜F・C・G・B・S・Wの意味と覚え方まとめ

構造図を見たとき、「F？G？W？…これ何？」と戸惑った経験はないでしょうか？
特に建築業界に入りたての頃は、記号の意味が分からず図面を見るのが苦痛になりがちです。

しかし、構造図の記号はすべて“英語の頭文字”でできており、ルールを知れば一気に理解できるようになります。

この記事では、構造図に出てくる基本記号を一覧形式でわかりやすく整理し、初心者でも迷わず理解できるように解説します。

構造図の記号はなぜ分かりにくいのか？

構造図を初めて見たとき、「記号が多すぎて意味がわからない…」と感じる方は非常に多いのではないでしょうか？実際、現場でも新人が最初につまずくポイントがこの“記号理解”です。ただし安心してください。構造図の記号は決して難解なものではなく、仕組みを理解すれば一気にシンプルに見えるようになります。

ここでは、なぜ分かりにくく感じるのか、その理由を整理しながら、初心者が最短で理解できるポイントを解説していきます。

アルファベットと数字の組み合わせが原因

構造図の記号が分かりにくい最大の理由は、アルファベットと数字が組み合わさっていることにあります。たとえば「F1」「W15」「FG」など、一見すると暗号のように見えてしまいますよね。しかし実際には、アルファベットが「部材の種類」を示し、数字が「サイズや種類の違い」を表しているだけです。

つまり、意味のない記号の羅列ではなく、ルールに基づいた情報の集まりなのです。この仕組みを知らないまま見ると難しく感じますが、構造を分解して理解すれば一気に読みやすくなります。

実はすべて「頭文字ルール」でできている

構造図の記号は基本的に、英語の頭文字で統一されています。たとえば、FはFoundation（基礎）、CはColumn（柱）、GはGirder（大梁）といったように、すべて意味のある単語の頭文字です。つまり、「暗記するもの」ではなく「意味を理解するもの」なのです。

このルールに気づくだけで、未知の記号に出会っても「これは何の頭文字だろう？」と推測できるようになります。丸暗記に頼らなくても理解できる構造になっていることが、構造図の大きな特徴です。

まずは5つ覚えればOK

とはいえ、最初からすべてを理解しようとすると混乱してしまいます。そこで重要なのが、最初は基本となる5つの記号だけに絞ることです。具体的には「F（基礎）・C（柱）・G（大梁）・B（小梁）・S（床）」の5つです。この5つを押さえるだけで、建物の骨組みの大部分が理解できるようになります。

さらに、これらを基準に組み合わせを覚えていけば、自然と応用も身についていきます。最初から完璧を目指すのではなく、重要な部分から段階的に理解することが最短ルートです。

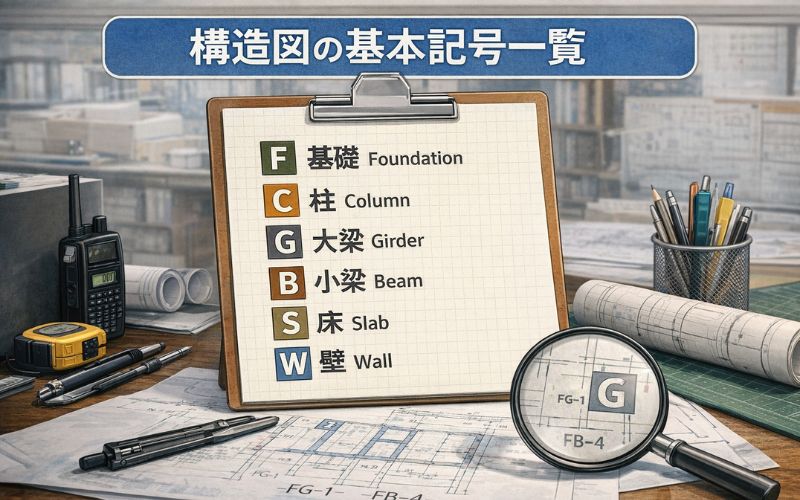

構造図の基本記号一覧

構造図を理解するうえで最も重要なのが、この「基本記号」です。ここを押さえておけば、図面の大枠はほぼ読み取れるようになります。特に初心者の方は、まずこの一覧を“辞書”のように使いながら確認していくのがおすすめです。

すべての構造図は、この基本記号の組み合わせでできているため、ここを理解することが最短ルートになります。

記号	意味	補足
F	基礎	Foundation
C	柱	Column
P	間柱	Post
G	大梁	Girder
B	小梁	Beam
S	床	Slab
W	壁	Wall

F（基礎）の意味と見方

FはFoundationの頭文字で、建物を地面から支える「基礎」を表す最重要記号です。図面上では「F1」「F2」のように表記され、これは基礎の種類やサイズの違いを示しています。基礎はすべての荷重を受ける部分であり、構造のスタート地点とも言える存在です。さらに、他の記号と組み合わさることで「FG（基礎梁）」「FS（基礎スラブ）」のように意味が拡張されるため、F＝地中・基礎に関係するという認識を持つことが重要です。

C・P（柱）の違い

CはColumnの略で、建物の骨組みを支える主要な柱を指します。一方、PはPostの略で、主に「間柱」と呼ばれる補助的な柱を表します。Cが構造的に重要なメイン柱であるのに対し、Pは壁の補助や間仕切りなどに使われるケースが多いのが特徴です。この違いを理解しておくことで、図面を見たときに「どこが主要構造か」を判断しやすくなります。C＝メイン、P＝補助というイメージで覚えると分かりやすいでしょう。

G・B（梁）の違い

梁には大きく「G」と「B」の2種類があります。GはGirderの略で、柱と柱をつなぐ主要な大梁を意味します。一方、BはBeamの略で、大梁の上や間に配置される補助的な小梁を表します。構造的には、Gが荷重のメインルートを担い、Bが床や屋根を支える役割を持っています。つまり、G＝主役の梁、B＝サポートの梁という関係です。この違いを理解することで、建物の荷重の流れをイメージしやすくなります。

S（スラブ）とDSの違い

SはSlabの略で、床を構成するコンクリート部分（スラブ）を指します。一般的に、上階の床はほとんどがSで表記されます。一方でDSは「ドマスラブ（土間スラブ）」を意味し、地面に直接接している床を指します。ここでのポイントは、Sは下に空間がある床、DSは地面に接している床という違いです。この区別を理解しておくことで、構造の上下関係や用途が把握しやすくなります。

W（壁）と厚み表記

WはWallの略で、建物の壁を表す記号です。図面では「W15」「W18」などと表記され、この数字は壁の厚みを意味しています。たとえばW15なら150mm、W18なら180mmの厚さです。この数値は単なる識別ではなく、構造強度や遮音性能にも関わる重要な情報です。そのため、Wの後ろの数字＝厚みというルールは必ず覚えておくべきポイントです。また、耐震壁などの場合は「EW」のように別の記号が付くこともあり、用途によって意味が変わる点にも注意が必要です。

組み合わせ記号の読み方

基本記号を覚えたあと、多くの人が次につまずくのが「組み合わせ記号」です。FGやFSのように複数のアルファベットが並ぶと、一気に難しく感じてしまいますよね。しかし、ここもルールは非常にシンプルです。それぞれの記号の意味を分解して足し合わせるだけで理解できるようになっています。この考え方を身につければ、初めて見る記号でも読み解けるようになります。

FG・FBとは？

FGは「F（基礎）」＋「G（大梁）」の組み合わせで、基礎の中にある大梁（基礎梁）を意味します。同様にFBは「F（基礎）」＋「B（小梁）」で、基礎の中にある小梁（基礎小梁）を表します。つまり、GやBといった梁の前にFが付くことで、「地中にある構造部材」という意味に変わるのです。FG＝基礎大梁、FB＝基礎小梁と、そのまま分解して読むのがコツです。

FS・FWとは？

FSは「F（基礎）」＋「S（スラブ）」で、基礎スラブ（地中にある床構造）を指します。水槽やピットなどを支える厚いコンクリート床などが該当します。またFWは「F（基礎）」＋「W（壁）」で、基礎部分にある壁（基礎壁）を意味します。これらも考え方は同じで、「F＝基礎」に他の要素が組み合わさっているだけです。見慣れない記号でも、分解すれば必ず意味が見えてくるのが特徴です。（参考：）

「Fが付く＝基礎」と覚えるコツ

組み合わせ記号を一気に理解するための最も重要なポイントは、「Fが付いていたら基礎（地中）」と判断することです。このルールを覚えるだけで、FG・FB・FS・FWといった記号をすべて同じ考え方で理解できます。つまり、「F＋〇〇＝基礎にある〇〇」という読み方です。逆に言えば、このルールさえ押さえておけば、丸暗記は不要になります。組み合わせは暗記ではなく“ルール理解”で対応するのが最短ルートです。

応用記号一覧

基本記号や組み合わせが理解できるようになると、次に出てくるのが「応用記号」です。これらは現場で頻繁に使われるものの、最初は意味が分かりにくく混乱しやすいポイントでもあります。ただし、ここでも基本は同じで、既存の記号に“意味を追加するアルファベット”が付いているだけです。応用記号を理解することで、図面の精度や意図まで読み取れるようになり、現場対応力が一気に向上します。

EW（耐震壁）

EWは「E（Earthquake）」＋「W（壁）」の組み合わせで、地震に耐えるための壁＝耐震壁を意味します。通常の壁（W）よりも構造的に重要で、建物の揺れを抑える役割を持っています。図面では「EW18」などと表記され、これは厚みも含めた構造壁であることを示しています。ポイントは、Eが付くことで“耐震性能を持つ特別な壁”になるという点です。

KW（階段壁）

KWは「K」＋「W（壁）」で、階段を支えるための壁（階段壁）を指します。階段はコンクリート量が多く重量も大きいため、それを支える壁には高い強度が求められます。そのため、通常の壁とは区別して表記されます。ここでのポイントは、Kは特別な用途（この場合は階段）を示す補足記号として使われている点です。

CG・CB（キャンチレバー）

CGやCBは、先頭の「C」がポイントで、キャンチレバー（片持ち構造）＝片側だけで支える構造を意味します。CGは「C（キャンチ）」＋「G（大梁）」で片持ち大梁、CBは「C」＋「B（小梁）」で片持ち小梁です。通常の梁は両端で支えられますが、キャンチレバーは片側のみで支えるため、構造的な考え方が異なります。Cが付いたら“片持ち構造”と判断するのが重要なポイントです。

CS（バルコニー床）

CSは「C（キャンチ）」＋「S（スラブ）」で、片持ちの床＝バルコニーや庇などの床部分を表します。マンションのバルコニーなど、外に突き出している床はこのCSで表記されることが一般的です。梁で支えられているのではなく、床自体が片持ちで伸びている構造になっています。つまり、CSは“外に張り出した床”と覚えると理解しやすい記号です。

記号を覚えるコツ

構造図の記号は一見すると覚える量が多く感じますが、実は効率よく習得するコツがあります。やみくもに暗記しようとすると挫折しやすいですが、ポイントを押さえれば短期間で理解できるようになります。特に重要なのは、「覚え方」ではなく「理解の仕方」を知ることです。

ここでは、初心者でもスムーズに身につく具体的なコツを解説します。

英語の頭文字で覚える

構造図の記号はすべて英語の頭文字でできているため、単語とセットで覚えるのが最も効率的です。たとえば、F＝Foundation（基礎）、C＝Column（柱）、G＝Girder（大梁）といったように、意味と紐づけて理解することで記憶に残りやすくなります。ただのアルファベットとして覚えるのではなく、「単語→意味→記号」の順で理解することが重要です。この方法を使えば、新しい記号が出てきても「これは何の略だろう？」と推測できるようになります。

丸暗記しない方がいい理由

記号をすべて丸暗記しようとすると、情報量が多すぎて混乱してしまいます。また、現場によっては表記ルールが多少異なる場合もあるため、暗記だけでは対応できません。重要なのは、ルールを理解して応用できる状態になることです。たとえば「Fが付く＝基礎」「Cが付く＝片持ち」などのパターンを理解していれば、初見の記号でも対応できます。暗記ではなく“仕組みで覚える”ことが、長期的に見て圧倒的に効率的です。

現場で覚える最短ルート

最も早く記号を覚える方法は、実際の現場と照らし合わせて理解することです。図面だけを見て覚えるよりも、現場で「この柱がC」「この梁がG」と確認しながら学ぶことで、立体的に理解できるようになります。また、分からない記号が出てきたらその都度調べる習慣をつけることで、知識が確実に定着します。図面→現場→確認のサイクルを回すことが、最短で習得するための最強の方法です。

よくある質問

構造図の記号については、初心者の方がつまずきやすいポイントがいくつか共通しています。ここでは、特に検索されやすい質問をピックアップし、シンプルに分かりやすく解説します。短く明確に理解できる内容にすることで、疑問をその場で解消できるようにしましょう。

FとGの違いは？

FはFoundationの略で基礎（地中部分）を表し、GはGirderの略で大梁（地上の構造部材）を表します。つまり、Fは建物を地面から支える部分、Gは柱と柱をつなぐ横方向の構造です。「F＝下（基礎）、G＝上（梁）」と位置関係で覚えると理解しやすいです。

Wの数字は何？

Wの後ろに付く数字は、壁の厚み（mm単位）を表しています。たとえばW15は150mm、W18は180mmの壁という意味です。この数字は見た目の違いではなく、構造強度や性能に関わる重要な情報です。W＋数字＝壁の厚さと覚えておくことが重要です。

全部覚えないとダメ？

結論から言うと、すべて覚える必要はありません。重要なのは記号を丸暗記することではなく、ルールを理解することです。基本となる「F・C・G・B・S・W」の6つを押さえれば、あとは組み合わせで自然に理解できるようになります。“全部暗記”ではなく“仕組みで理解”することが最短ルートです。

まとめ

構造図の記号は一見すると難しく感じますが、実際には英語の頭文字とシンプルなルールで構成された“理解できる仕組み”です。特に重要なのは、F（基礎）・C（柱）・G（大梁）・B（小梁）・S（床）・W（壁）といった基本記号を押さえること。ここを理解するだけで、図面の大枠が見えるようになります。

さらに、FGやFSのような組み合わせ記号も「分解して考える」ことで自然に理解できるようになります。丸暗記ではなく、ルールで理解することが最短ルートです。まずは基本を押さえ、現場や図面と照らし合わせながら少しずつ理解を深めていくことで、構造図への苦手意識は確実に解消できます。
